Las bases de datos relacionales se caracterizan por modelar la información en tablas que se relacionan entre sí.
Los conceptos más importantes que debes conocer para aprender sobre bases de datos relacionales son:
Base de datos.
Tablas, columnas y registros.
Relaciones: llaves primarias y foráneas.
Una base de datos es una colección de tablas. En un sistema de gestión de bases de datos (SGBD) puedes tener varias bases de datos. En desarrollo Web generalmente se utiliza una base de datos por aplicación.
El ícono que se utiliza para representar una base de datos es el siguiente:

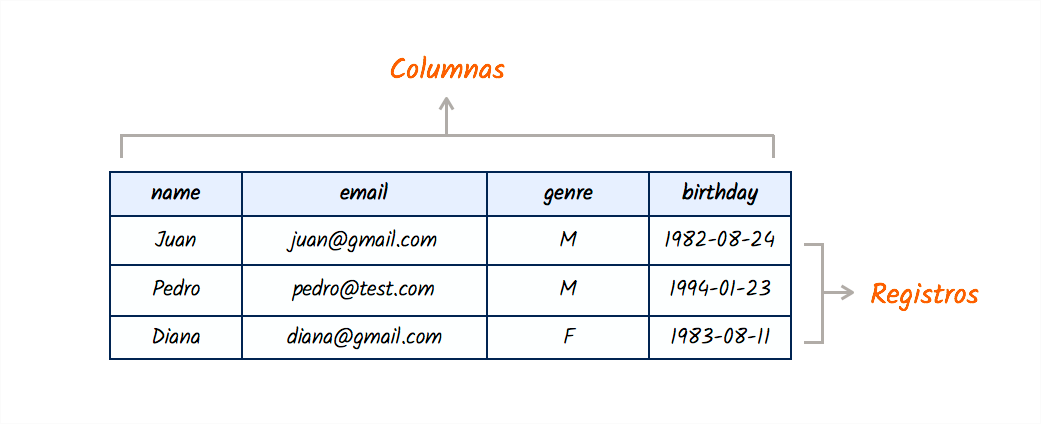

Una tabla se compone de columnas y registros:
Las columnas se componen de:
Un nombre
Un tipo de datos (cadenas de texto, números, fechas, etc.).
Un tamaño
Si la columna acepta nulos o no (un nulo representa información que falta o es desconocida).
Un valor por defecto.
Los registros representan las filas de la tabla. Cada registro contiene valores para cada una de las columnas de la tabla.
En una base de datos relacional las tablas se relacionan a través de llaves primarias y llaves foráneas.
Cada tabla tiene una llave primaria, que es una o más columnas que permite(n) identificar un registro de forma única. Generalmente la columna que actúa como llave primaria se llama id. Una tabla sólo puede tener una única llave primaria.
Además de la llave primaria, una tabla puede tener cero o más llaves foráneas, que son columnas que referencian las llaves primarias de otras tablas.

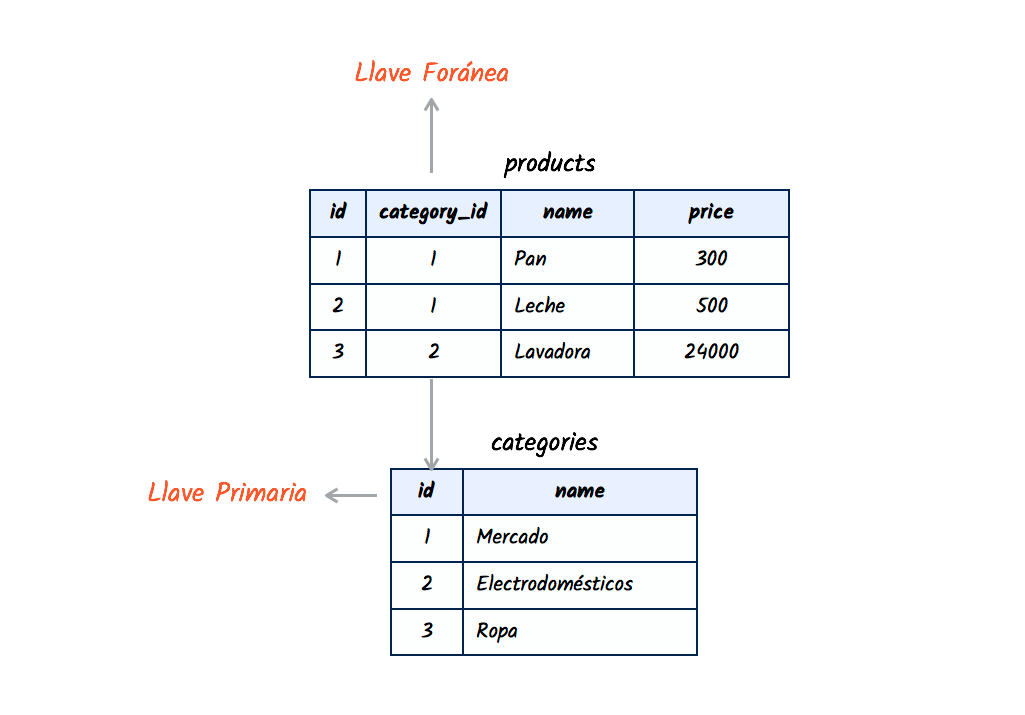

La siguiente imagen muestra dos tablas, una de productos (products) y otra de categorías (categories). Cada producto pertenece a una categoría.
Fíjate que cada tabla tiene su propia lave primaria y que products tiene una llave foránea llamada category_id que referencia la llave primaria de categories. De esa forma se van creando las relaciones entre tablas.
Al proceso de diseñar el diagrama con la estructura de la base de datos (tablas, columnas y relaciones) se le conoce como modelamiento de bases de datos y es uno de los primeros pasos en el proceso de desarrollo de software.

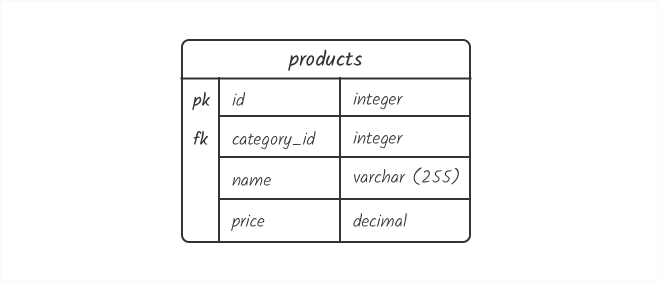

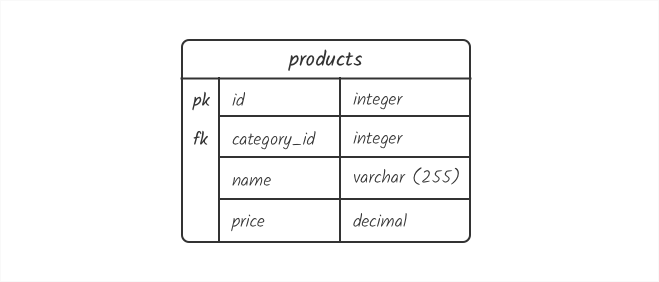

En un diagrama de bases de datos la forma de representar una tabla es utilizando un rectángulo que muestra el nombre de la tabla y sus columnas. Para mayor detalle se puede incluir el tipo de columna y sus características (tamaño, restricciones, etc.):

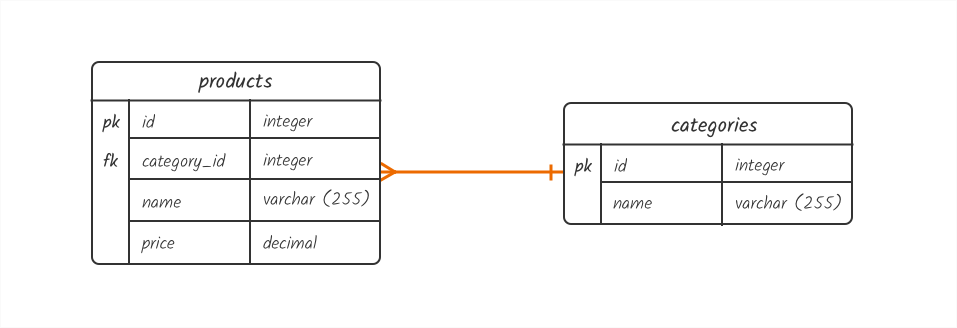

pk significa llave primaria (primary key) y fk llave foránea (foreign key). Para representar relaciones se utilizan líneas que conectan las tablas:
A este diagrama también se le conoce como diagrama entidad/relación (ER).
Los adornos en los extremos de la relación indican los roles de cada tabla. En este caso, un producto pertenece a una categoría y una categoría puede tener muchos productos asociados. A esto se le conoce como una relación uno a muchos, y es el tipo de relación más común entre tablas.
Existe una gran variedad de herramientas para crear tus diagramas: algunas son gratis, otras pagas. Unas son aplicaciones de escritorio, otras Web. En realidad no importa la que utilices, incluso lapiz y papel son unas excelentes herramientas de modelado :)
Algunas opciones gratuitas (o que ofrecen una versión gratuita) son las siguientes:
La forma más fácil de entender el proceso de modelamiento es con un ejemplo. Imagina que estamos diseñando un sistema de pedidos en línea. El primer paso es describir la información que necesitamos almacenar:
Cada pedido tiene la siguiente información:
Número
Fecha de creación
Fecha de entrega
Cliente (nombre, dirección, teléfono)
Productos. De cada producto necesitamos lo siguiente:
Nombre
Cantidad
Precio unitario
Total del pedido
Toda esta información se podría agrugar en una gran tabla de pedidos con la siguiente estructura:
1
2018-01-01
2018-01-17
Pedro, Cra 123, Tel: 51678
2 de Arroz (800), 1 de Leche (1500)
3100
2
2018-01-02
2018-01-16
Pablo, Cll 567, Tel: 98765
2 Huevos (400)
800
3
2018-01-03
2018-01-19
Pedro, Cra 123, Tel: 51678
2 de Arroz (800)
1600
Aunque esta tabla incluye toda la información que nos solicitaron, existen varios problemas:
Consultar la información de los clientes y productos implica recorrer toda la tabla.
Existe información repetida de clientes y productos.
Modificar la información de un cliente o producto implica recorrer toda la tabla.
Es sujeto a errores. ¿Qué pasa si escribimos mal la dirección de un cliente o el precio de un producto en un pedido?
Aunque no existe una única forma de modelar una base de datos, existen unas reglas que te van a ayudar en este proceso:
Cada columna debería tener un único dato. En nuestro ejemplo la columna de Cliente y Productos tiene múltiples datos en una misma columna. Esto nos indica que debemos separar esos datos en varias columnas o, incluso, separar esa información en otras tablas.
Cada tabla debe tener una llave primaria (en nuestro caso la llave primaria es el número de pedido así que bien por este lado).
Una tabla debería describir un único objeto o elemento. En nuestro ejemplo, la tabla de pedidos también describe la información de los clientes, los productos y los ítems del pedido.
Siguiendo las reglas anteriores vamos a separar nuestra gran tabla de pedidos en las siguientes cuatro:
Clientes
Productos
Pedidos
Ítems (del pedido)

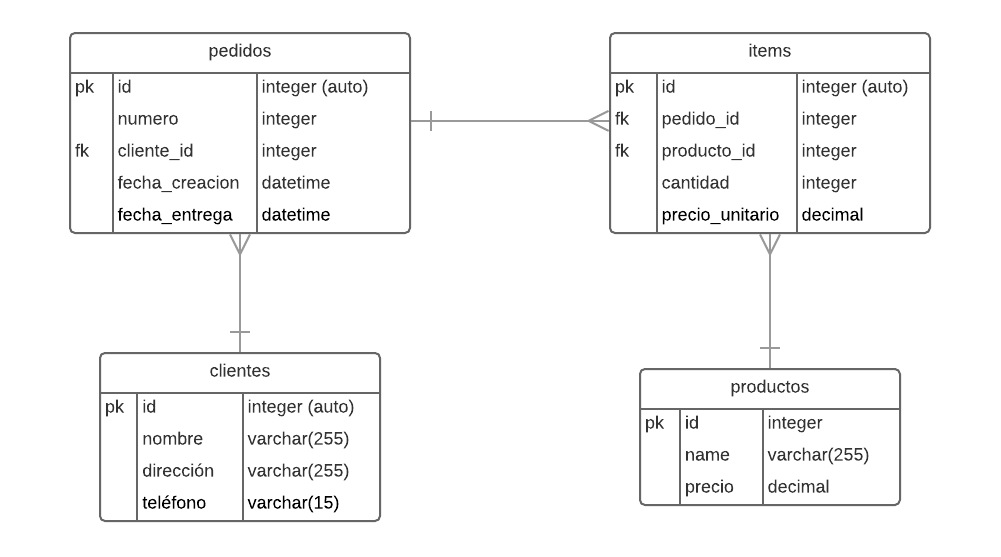

El diagrama quedaría de la siguiente forma:
El pedido pertenece a un cliente y un cliente puede tener muchos pedidos. Un pedido tiene muchos ítems y cada ítem pertenece a un pedido. Un ítem tiene un producto y un producto puede aparecer en muchos ítems.
Fíjate que en la tabla de pedidos no tenemos una referencia a los ítems. Por el contrario, cada ítem tiene una referencia al pedido. Al buscar los ítems de un pedido sólo tenemos que buscar los que coincidan con el id de ese pedido.
Nota: El modelamiento de base de datos es una habilidad que requiere práctica y tiempo. Asegúrate siempre de validar tus modelos con tu mentor (o alguien con experiencia) antes de empezar a desarrollar tu aplicación, te va a ahorrar bastante tiempo más adelante.
A este proceso de reducir la redundancia (información repetida) y mejorar la integridad de los datos (evitar errores de digitación) se le conoce como .
